Produkt:
SKU:
C84-13-BE2-U-PB
SKU:
i160-2-E
Einbau-ID:
RA-C84-13-BE2-U-PB-i160-2-E-US
Produkttyp:
Rammschutzprofil
Serie:
Serie C
Material (Sichtseite):
Einbauart:

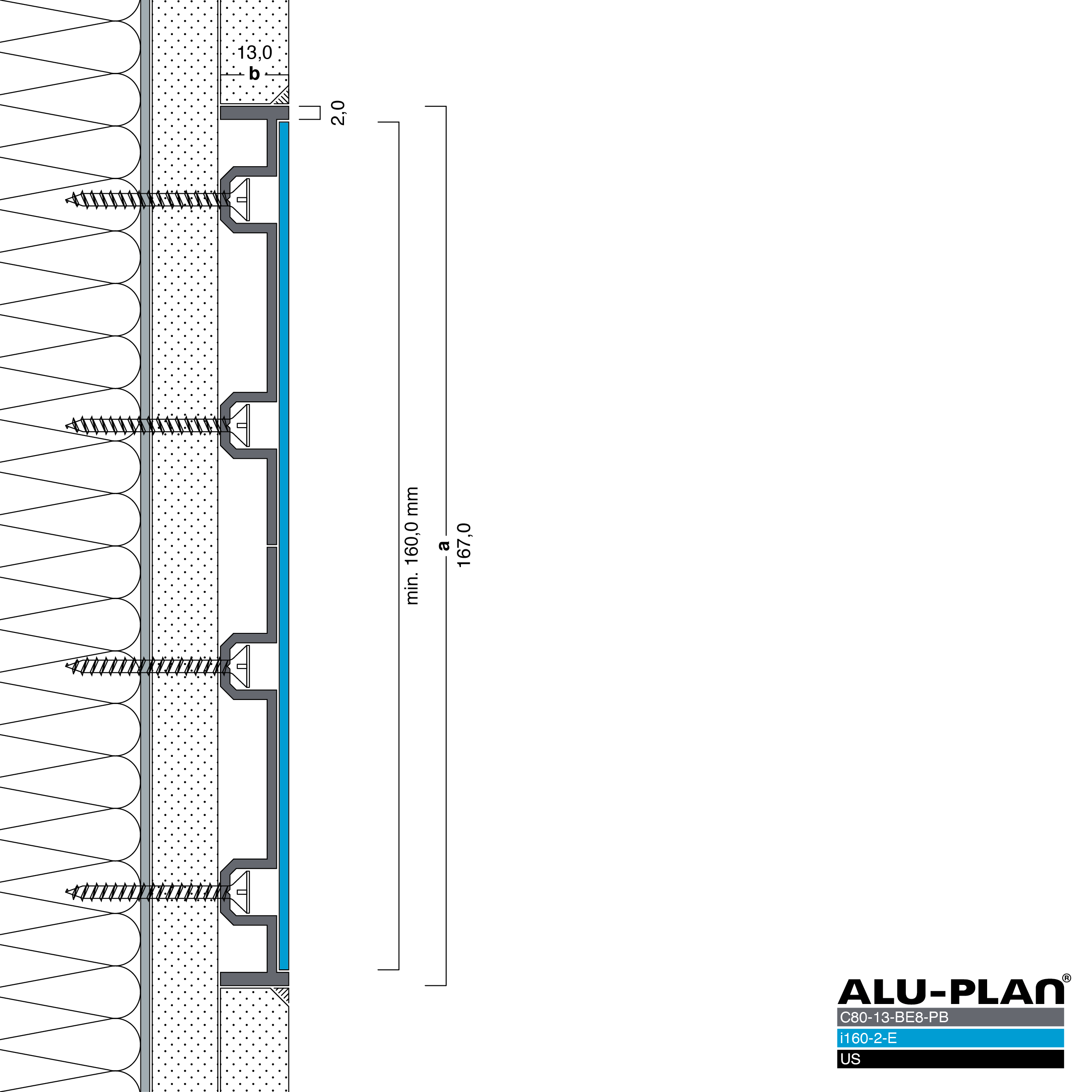

ALU-PLAN® Installation :: RA-C84-13-BE2-U-PB-i160-2-E-US
SKU: i160-2-E
Höhe (a)
160,0 mm
Breite (b)
2,0 mm
Länge (l)
3,0 m
SKU: C84-13-BE2-U-PB
ID 2018: C12/U
Höhe (a)
83,5 mm
Breite (b)
13,0 mm
Stärke (d)
1,8 mm
Tiefe (BE)
2,3 mm
Länge (l)
4,0 m
Detailblatt
C84-13-BE2-U-PB-i160-2-E-US-detail-DE.pdf
C84-13-BE2-U-PB-i160-2-E-US-detail-DE.pdf
C84-13-BE2-U-PB-i160-2-E-US-detail-DE.pdf
pdf
CAD-Datei
C84-13-BE2-U-PB-i160-2-E-US.dxf
C84-13-BE2-U-PB-i160-2-E-US.dxf
C84-13-BE2-U-PB-i160-2-E-US.dxf
dxf
