Produkt:
SKU:
G96-44-DK-E
Einbau-ID:
KK-G96-44-DK-E-APT-PVC3-KABEL
Produkttyp:
Kabelkanal
Serie:
Serie G
Material (Sichtseite):
Einbauart:
Bodenbelag:
Montageklipse:
MK-G95-43
Dichtungskeder:
SKU: G96-44-DK-E
ID 2018: G95x43-E

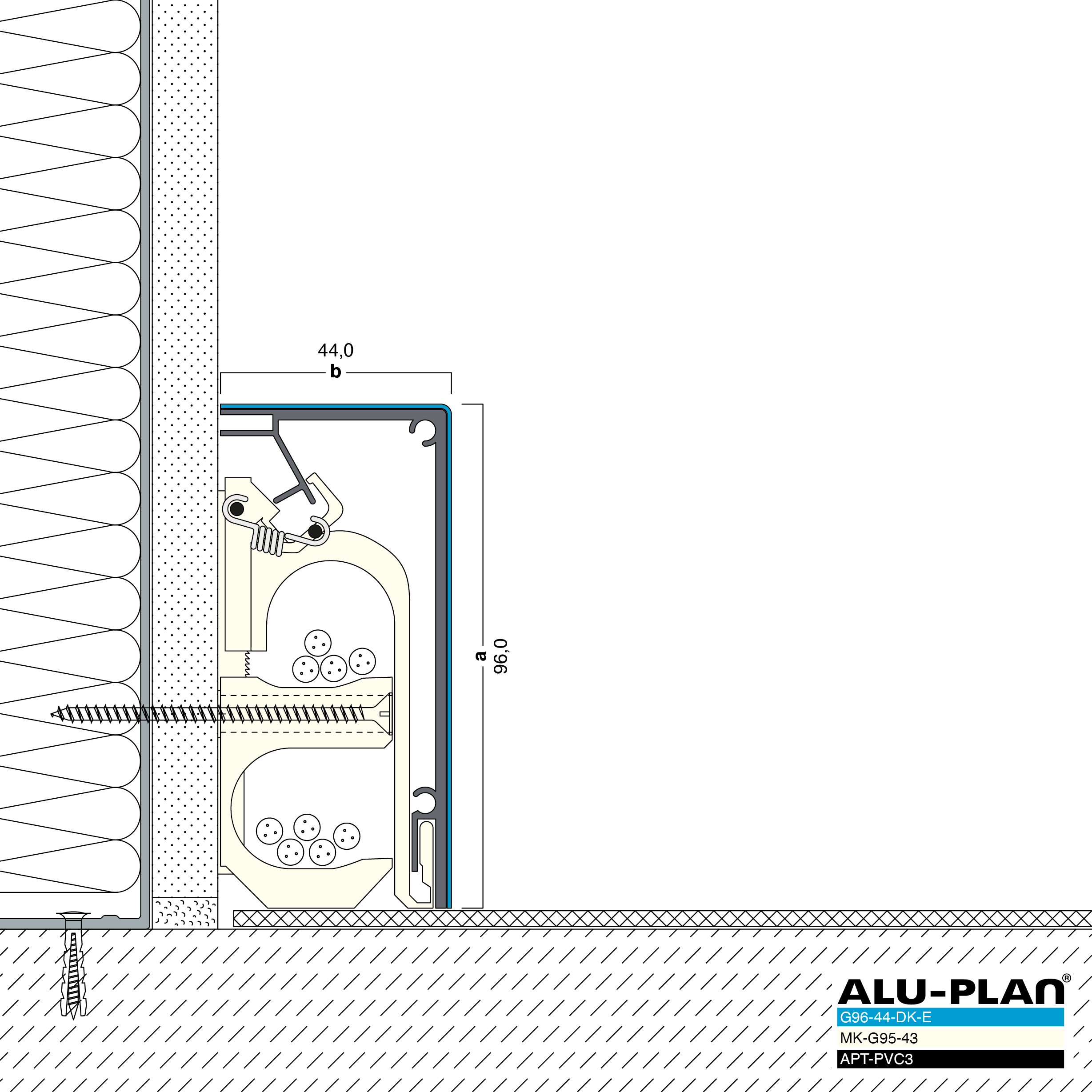

Höhe (a)
96,0 mm
Breite (b)
44,0 mm
Länge (l)
3,0 m
ALU-PLAN® :: Montageklip MK-G95-43

Montageklip MK-G95-43

Spezielle Montageklipse MK-G95-43 zur Montage der Profile an der Wand. Die aus bruchfestem Polyoxymethylen bestehenden Montageklipse werden durch einfaches Anschrauben – ggf. durch Vorbohren und Setzen von Dübeln – an der Wand montiert. Für eine ausreichen stabile Montage sollten die Klipse in einem Abstand von 40 bis 50 cm angebracht werden. Nach der Montage der Klipse können vor dem Aufbringen der Profile Heizungsrohre eingebracht werden.

SKU:
MK-G95-43
ALU-PLAN® :: Endabschlussblech EAS-G96-44-DK-E

Endabschlussblech EAS-G96-44-DK-E

Passgenau gelasertes Endabschlussblech EAS-G96-44-DK-E aus Edelstahl am Profilabschluss. Das Endabschlussblech wird durch Ankleben am Profilende aufgebracht und sorgt so für einen sauberen Abschluss. Informationen zur Montage der Endabschlussbleche finden Sie im Montagehinweis: Montage der Endabschlussbleche.

SKU:
EAS-G96-44-DK-E
ALU-PLAN® :: Außeneckformstück AEF-G96-44-DK-E

Außeneckformstück AEF-G96-44-DK-E

Vorgefertigtes Außeneckformstück AEF-G96-44-DK-E mit ausgesetzter, gebogener, geschweißt und geschliffener Edelstahlauflage. Gebogenes Profil mit Schenkellängen von 250 x 250 mm. Das Formstück für Außenecken erleichtert die Herstellung von Eckausbildungen vor Ort. Die Außeneckformstücke müssen lediglich in der Länge angepasst und auf die Montageklipse aufgebracht werden.

SKU:
AEF-G96-44-DK-E
Detailblatt
G96-44-DK-E-APT-PVC3-KABEL-detail-DE.pdf
G96-44-DK-E-APT-PVC3-KABEL-detail-DE.pdf
CAD-Datei
G96-44-DK-E-APT-PVC3-KABEL.dxf
G96-44-DK-E-APT-PVC3-KABEL.dxf
Ausschreibungstexte
Ausschreibungstext :: Sockelleiste :: G96-44-DK-E :: Microsoft Word Dokument
AT_G96-44-DK-E.docx
Ausschreibungstext :: Sockelleiste :: G96-44-DK-E :: PDF
AT_G96-44-DK-E.pdf
Montagehinweis
Montagehinweis :: Sockelleisten :: Serie G
aluplan-montage-serie-G-DE.pdf
