Montageklipse MK3 zur Montage der Profile an der Wand. Die aus bruchfestem Polyoxymethylen bestehenden Klipsen werden durch einfaches Anschrauben – ggf. durch Vorbohren und Setzen von Dübeln – an der Wand montiert. Für eine ausreichen stabile Montage sollten die Klipse in einem Abstand von 40 bis 50 cm angebracht werden.
Produkt:
SKU:
G95-13-UP-DK-ELO
SKU:
G95-13-OP-ELO
SKU: G95-13-OP-ELO

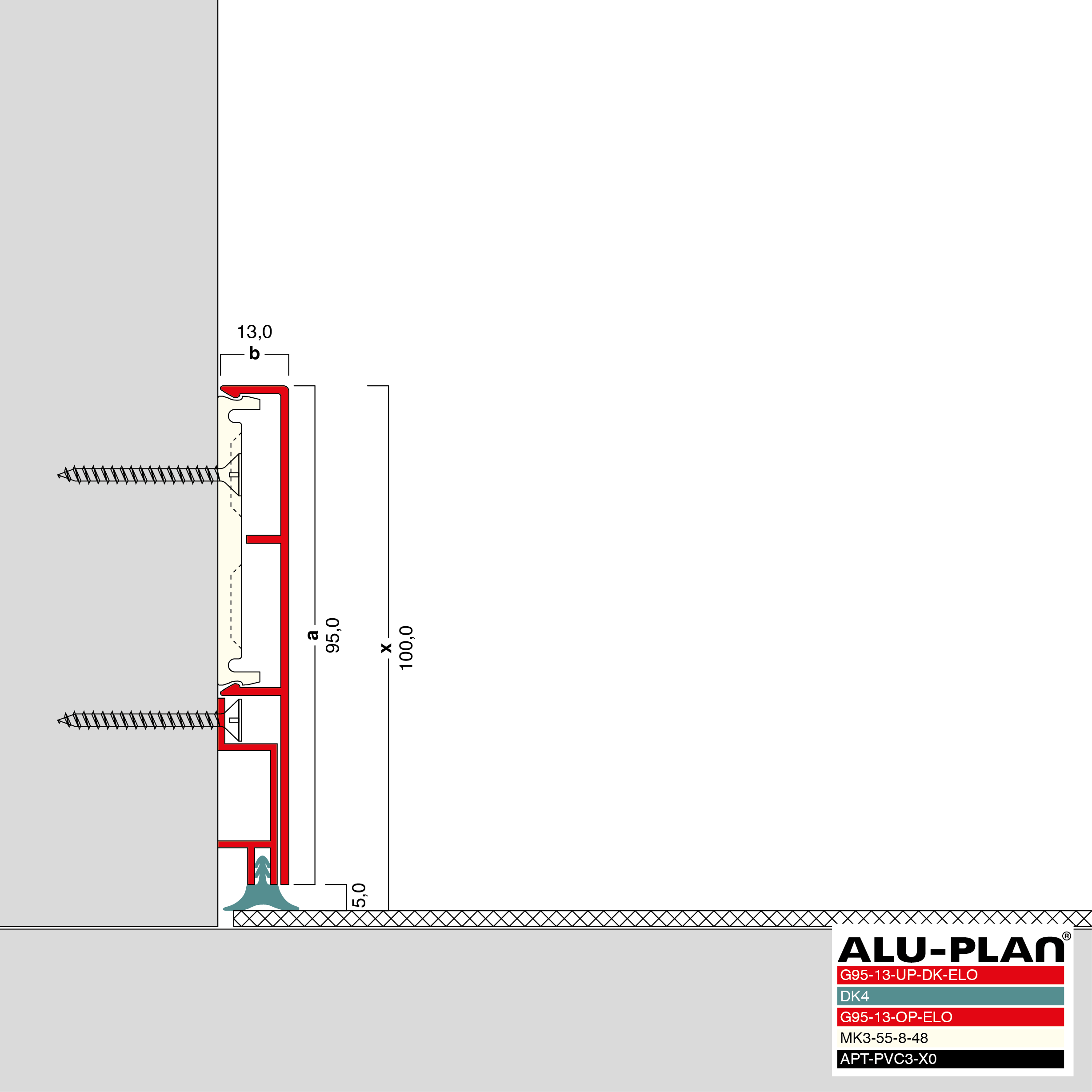

Höhe (a)
95,0 mm
Breite (b)
13,0 mm
Länge (l)
4,0 m
SKU: G95-13-UP-DK-ELO
Höhe (a)
35,5 mm
Breite (b)
11,5 mm
Länge (l)
4,0 m
Dichtungskeder Typ DK4
• Dichtungskeder DK4 – wasserabweisend Boden-Wand-Übergang.
Die Gummidichtlippe mit einer Breite von 12,0 mm und einer Bodenauflage von 13,0 mm wird im Zuge der Montage in die DK-Nut des Profils eingebracht. Der Keder dient als wasserabweisender Boden-Wand-Übergang sowie als effektiver Schutz gegen eindringenden Schmutz und Staub.
SKU:
DK4
Endabschlussblech EAS-G95-13-OP-ELO
Passgenau gelasertes Endabschlussblech EAS-G95-13-OP-ELO aus eloxiertem Aluminium am Profilabschluss. Das Endabschlussblech wird durch Ankleben am Profilende aufgebracht und sorgt so für einen sauberen Abschluss. Informationen zur Montage der Endabschlussbleche finden Sie im Montagehinweis: Montage der Endabschlussbleche.
Alternativ:
Auf Anfrage einer gewissen Abnahmemenge kann das Endabschlussblech auch in einer individuell angepassten Höhe (zwischen 95,0 bis zu 120,0 mm) gesondert geordert werden, welches dann der ausgemittelten Höhe des Teleskopprofils entspricht.
SKU:
EAS-G95-13-OP-ELO
Ausschreibungstext :: Sockelleiste :: G95-13-UP-DK-ELO mit G95-13-OP-ELO :: Microsoft Word Dokument
AT_G95-13-UP-DK-ELO-G95-13-OP-ELO-DK4.docx
Ausschreibungstext :: Sockelleiste :: G95-13-UP-DK-ELO mit G95-13-OP-ELO :: PDF
AT_G95-13-UP-DK-ELO-G95-13-OP-ELO-DK4.pdf
Ausschreibungstext :: Sockelleiste :: G95-13-UP-DK-ELO mit G95-13-OP-ELO :: GAEB x81
AT_G95-13-UP-DK-ELO-G95-13-OP-ELO-DK4.x81
Montagehinweis :: Sockelleisten :: Serie G
aluplan-montage-serie-G-DE.pdf
