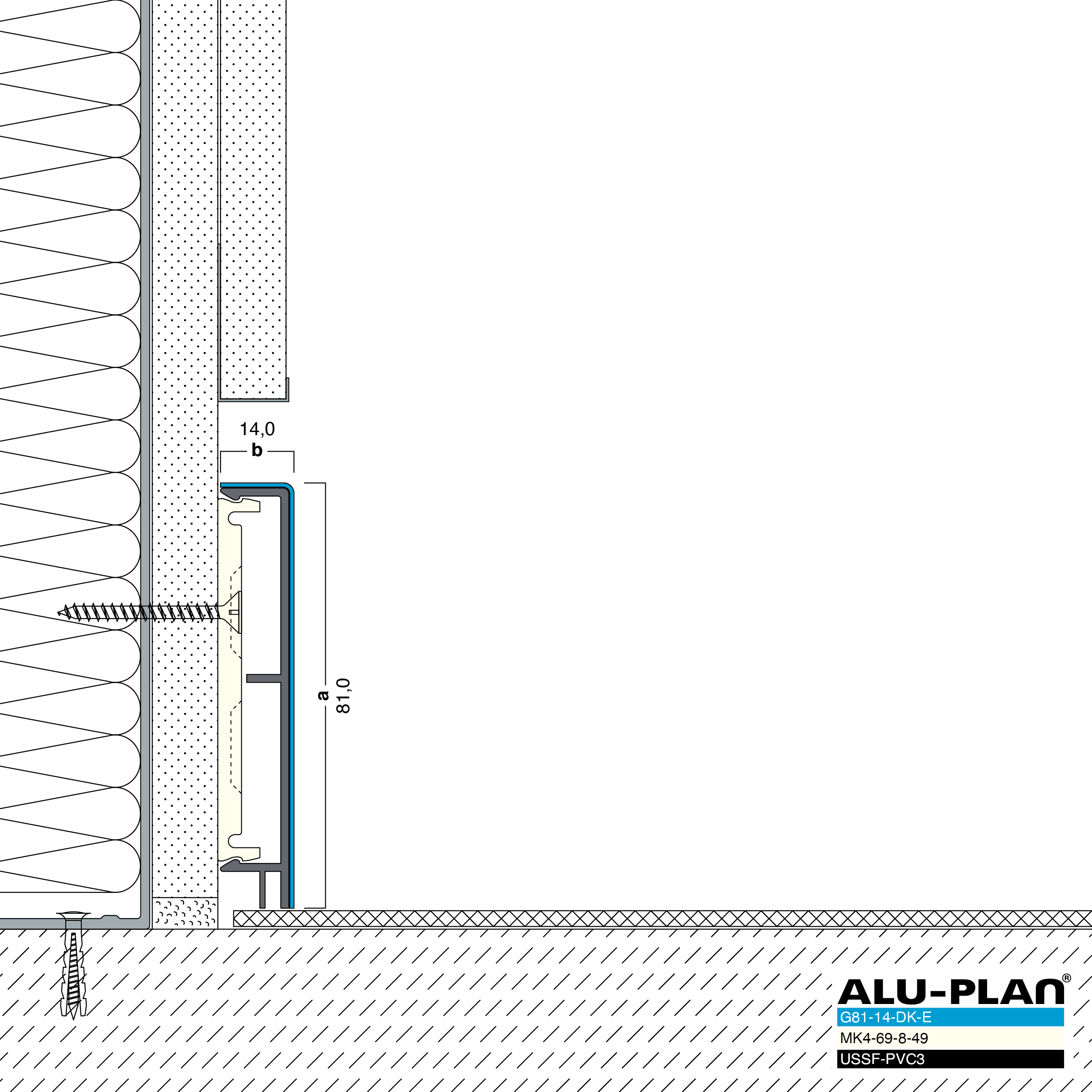

Montageklipse MK4 zur Montage der Profile an der Wand. Die aus bruchfestem Polyoxymethylen bestehenden Klipsen werden durch einfaches Anschrauben – ggf. durch Vorbohren und Setzen von Dübeln – an der Wand montiert. Für eine ausreichen stabile Montage sollten die Klipse in einem Abstand von 40 bis 50 cm angebracht werden.
Produkt:
SKU:
G81-14-DK-E
SKU: G81-14-DK-E
ID 2018: G8-E
Höhe (a)
81,0 mm
Breite (b)
14,0 mm
Länge (l)
3,0 m
Endabschlussblech EAS-G81-14-DK-E
Passgenau gelasertes Endabschlussblech EAS-G81-14-DK-E aus Edelstahl für den Profilabschluss. Das Endabschlussblech aus Edelstahl wird durch Ankleben am Profilende aufgebracht und sorgt so für einen sauberen Abschluss. Informationen zur Montage der Endabschlussbleche finden Sie im Montagehinweis: Montage der Endabschlussbleche.
SKU:
EAS-G81-14-DK-E
Außeneckformstück AEF-G81-14-DK-E
Vorgefertigtes Außeneckformstück AEF-G81-14-DK-E mit ausgesetzter, gebogener, geschweißt und geschliffener Edelstahlauflage. Gebogenes Profil mit Schenkellängen von 250 x 250 mm. Das Formstück für Außenecken erleichtert die Herstellung von Eckausbildungen vor Ort. Die Außeneckformstücke müssen lediglich in der Länge angepasst und auf die Montageklipse aufgebracht werden.
SKU:
AEF-G81-14-DK-E
G81-14-DK-E-USSF-PVC3-detail-DE.pdf
G81-14-DK-E-USSF-PVC3-detail-DE.pdf
G81-14-DK-E-USSF-PVC3.dxf
G81-14-DK-E-USSF-PVC3.dxf
Ausschreibungstext :: Sockelleiste :: G81-14-DK-E :: Microsoft Word Dokument
AT_G81-14-DK-E.docx
Ausschreibungstext :: Sockelleiste :: G81-14-DK-E :: PDF
AT_G81-14-DK-E.pdf
Ausschreibungstext :: Sockelleiste :: G81-14-DK-E :: GAEB x81
AT_G81-14-DK-E.x81
Montagehinweis :: Sockelleisten :: Serie G
aluplan-montage-serie-G-DE.pdf
