Produkt:
SKU:
G50-13-DK-ELO
Einbau-ID:
G50-13-DK-ELO-APM-PVC3
Produkttyp:
Sockelleiste
Serie:
Serie G
Material (Sichtseite):
Einbauart:
Bodenbelag:
PVC Bodenbelag 3,0 mm
Montageklipse:
MK1-39-7-49
Dichtungskeder:
SKU: G50-13-DK-ELO
ID 2018: G0.2-A

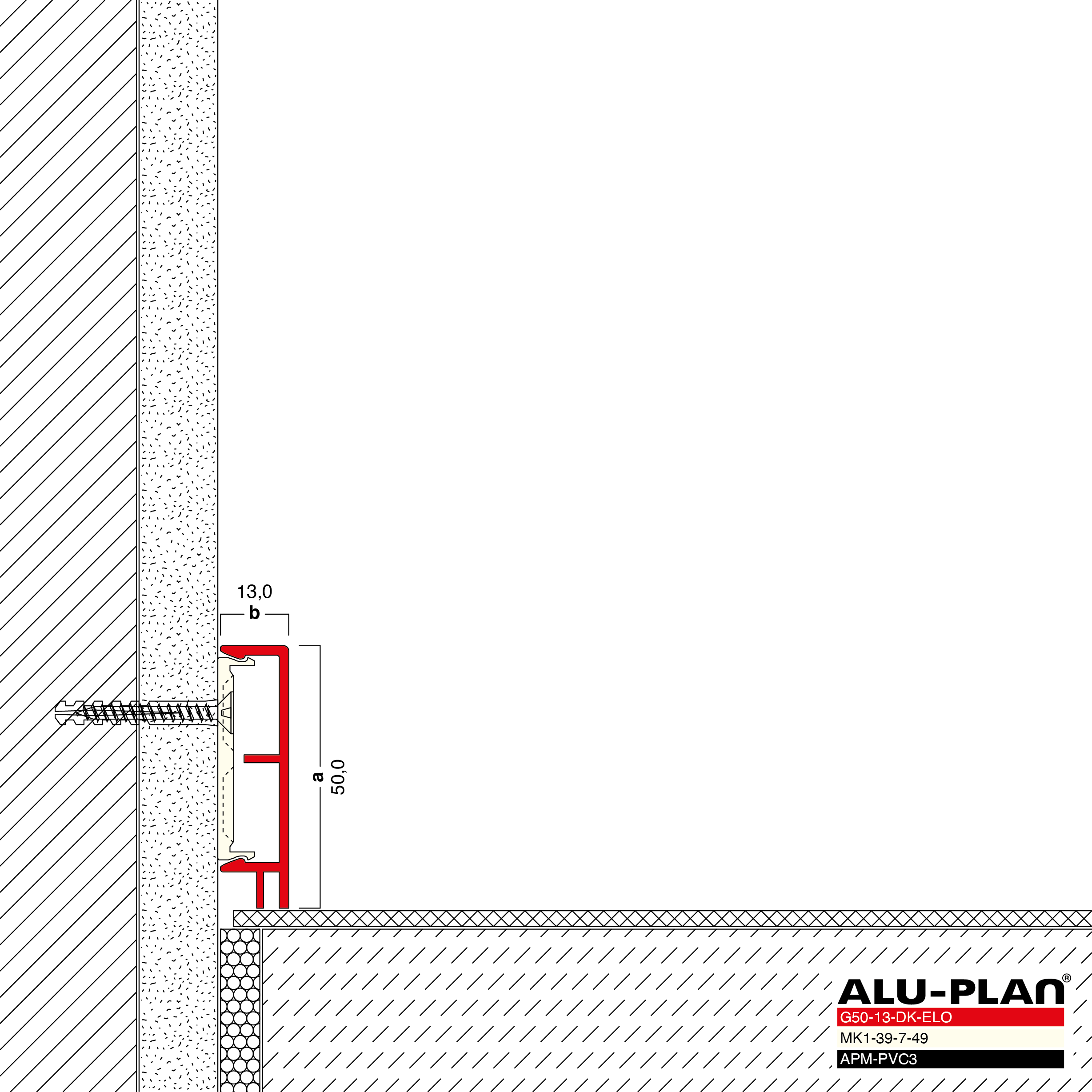

Höhe (a)
50,0 mm
Breite (b)
13,0 mm
Länge (l)
4,0 m
ALU-PLAN® :: Montageklip MK1

Montageklip MK1

Montageklipse MK1 zur Montage der Profile an der Wand. Die aus bruchfestem Polyoxymethylen bestehenden Klipsen werden durch einfaches Anschrauben – ggf. durch Vorbohren und Setzen von Dübeln – an der Wand montiert. Für eine ausreichen stabile Montage sollten die Klipse in einem Abstand von 40 bis 50 cm angebracht werden.

SKU:
MK1-39-7-49
ALU-PLAN® :: Endabschlussblech EAS-G50-13-DK-ELO

Endabschlussblech EAS-G50-13-DK-ELO

Passgenau gelasertes Endabschlussblech EAS-G50-13-DK-ELO aus eloxiertem Aluminium am Profilabschluss. Das Endabschlussblech wird durch Ankleben am Profilende aufgebracht und sorgt so für einen sauberen Abschluss. Informationen zur Montage der Endabschlussbleche finden Sie im Montagehinweis: Montage der Endabschlussbleche.

SKU:
EAS-G50-13-DK-ELO
ALU-PLAN® :: Außeneckformstück AEF-G50-13-DK-ELO

Außeneckformstück AEF-G50-13-DK-ELO

Vorgefertigtes Außeneckformstück AEF-G50-13-DK-ELO aus eloxiertem Aluminium mit einer Schenkellänge von 245 x 245 mm, gefräst und ungebogen. Das Formstück für Außenecken erleichtert die Herstellung von Eckausbildungen vor Ort. Die Außeneckformstücke müssen lediglich in der Länge angepasst, gebogen und auf die Montageklipse aufgebracht werden.

SKU:
AEF-G50-13-DK-ELO
Detailblatt
G50-13-DK-ELO-APM-PVC3-detail-DE.pdf
G50-13-DK-ELO-APM-PVC3-detail-DE.pdf
CAD-Datei
G50-13-DK-ELO-APM-PVC3.dxf
G50-13-DK-ELO-APM-PVC3.dxf
Ausschreibungstexte
Ausschreibungstext :: Sockelleiste :: G50-13-DK-ELO :: Microsoft Word Dokument
AT_G50-13-DK-ELO.docx
Ausschreibungstext :: Sockelleiste :: G50-13-DK-ELO :: PDF
AT_G50-13-DK-ELO.pdf
Ausschreibungstext :: Sockelleiste :: G50-13-DK-ELO :: GAEB x81
AT_G50-13-DK-ELO.x81
Montagehinweis
Montagehinweis :: Sockelleisten :: Serie G
aluplan-montage-serie-G-DE.pdf
